بولت صفحه ستون

امروزه انتخاب، نصب و استفاده صحیح از بولت صفحه ستون امری حیاتی در استحکام و ایمنی یک سازه محسوب می‌شود. همراه ما با تحلیل دقیق آن باشید.

بولت صفحه ستون

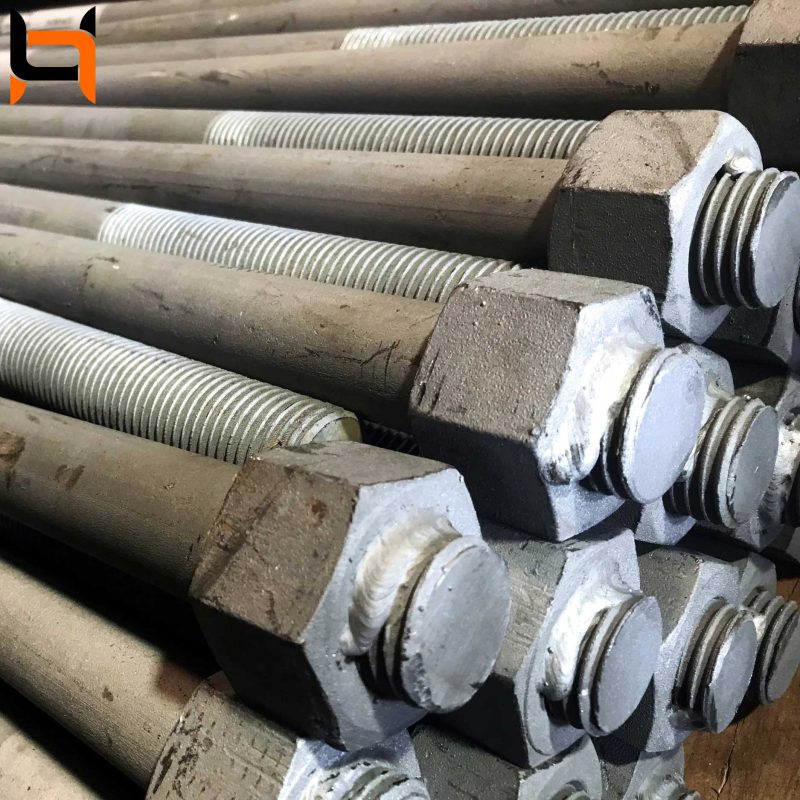

بولت صفحه ستون یا همان Anchor Bolt یکی از اجزای کلیدی در ساخت و ساز سازه‌های فولادی است که وظیفه اتصال مطمئن ستون‌ها به فونداسیون را بر عهده دارد. در واقع این قطعه کوچک، نیروی عظیمی را در خود ذخیره می‌کند؛ چون اگر این اتصال درست انجام نشود، کل پایداری ساختمان زیر سؤال می‌رود. بولت‌ها معمولاً به‌صورت میلگردهایی با رزوه‌های انتهایی طراحی می‌شوند و قبل یا بعد از بتن‌ریزی در فونداسیون نصب می‌گردند.

شاید در نگاه اول ساده به نظر برسد، اما انتخاب نوع مناسب بولت، محاسبه طول، قطر، جنس و حتی روش نصب آن می‌تواند تأثیر مستقیم بر مقاومت نهایی سازه داشته باشد. در پروژه‌های صنعتی و ساختمانی بزرگ، کوچک‌ترین خطا در نصب بولت صفحه ستون می‌تواند هزینه‌های جبران‌ناپذیری به همراه داشته باشد.

مهندسان سازه هنگام طراحی، عواملی مانند وزن کل ساختمان، نوع بارگذاری، شرایط خاک و نیروی زلزله را در نظر می‌گیرند تا بولت‌ها بتوانند بارهای کششی، برشی و خمشی را به درستی تحمل کنند. این قطعه در ظاهر یک جز کوچک است، اما در واقع ستون فقرات اتصال ستون و فونداسیون محسوب می‌شود.

کاربردهای بولت صفحه ستون

بولت صفحه ستون در پروژه‌های مختلف ساختمانی و صنعتی به‌کار می‌رود. اما بسته به نوع پروژه، روش اجرا و نوع بارگذاری، نوع بولتی که انتخاب می‌کنید می‌تواند کاملاً متفاوت باشد.

۱. پروژه‌های ساختمانی بلندمرتبه

در ساختمان‌های چندطبقه، بارهای دینامیکی و استاتیکی به‌شدت بالاست و بولت‌ها باید توان تحمل فشار و کشش سنگینی را داشته باشند. در چنین پروژه‌هایی، انتخاب بولت با آلیاژ مقاوم و طول دقیق بسیار حیاتی است.

۲. سازه‌های صنعتی و سوله‌ها

در نصب سوله‌های فلزی و کارخانه‌های صنعتی، بولت صفحه ستون وظیفه دارد نیروهای ناشی از وزن سازه و بارهای جانبی مثل باد و زلزله را منتقل کند. در این بخش استفاده از بولت‌های پرقدرت و در برخی مواقع روش نصب شیمیایی یا مکانیکی اهمیت دارد.

۳. تجهیزات سنگین و ماشین‌آلات

در صنایع پتروشیمی، نیروگاه‌ها و کارخانه‌های بزرگ، تجهیزات سنگینی روی فونداسیون نصب می‌شوند که حتی کوچک‌ترین حرکت یا لرزش می‌تواند باعث بروز خسارت شود. در این موارد بولت‌ها علاوه بر تأمین اتصال ایمن، به کنترل ارتعاشات نیز کمک می‌کنند.

۴. کاربرد در پروژه‌های مقاوم‌سازی

در پروژه‌های بهسازی لرزه‌ای و مقاوم‌سازی ساختمان‌ها، بولت صفحه ستون نقش اساسی دارد. مهندسان با استفاده از روش‌های مدرن نصب بولت، ستون‌های جدید یا اضافی را به فونداسیون متصل می‌کنند تا مقاومت سازه در برابر زلزله افزایش یابد.

مزایا و ویژگی‌های بولت صفحه ستون

بولت‌ها مزایای زیادی دارند که استفاده از آن‌ها را در پروژه‌های بزرگ و حساس اجتناب‌ناپذیر می‌کند:

• افزایش استحکام اتصال: بولت صفحه ستون تضمین می‌کند که ستون و فونداسیون به‌صورت یکپارچه عمل کنند.

• تحمل بارهای سنگین: این قطعات در برابر بارهای محوری و جانبی مقاومت بالایی دارند.

• قابلیت نصب قبل یا بعد از بتن‌ریزی: وجود روش‌های مختلف نصب، انعطاف‌پذیری بالایی در طراحی فراهم می‌کند.

• کاربرد گسترده در صنایع: از ساختمان‌های مسکونی و تجاری تا پروژه‌های نفت و گاز و صنایع سنگین، بولت‌ها نقشی کلیدی دارند.

• سازگاری با استانداردهای مقاوم‌سازی: مهندسان می‌توانند متناسب با الزامات پروژه، بولت‌هایی با سایز، طول و جنس متفاوت انتخاب کنند.

انواع بولت صفحه ستون

بولت‌ها براساس شکل ظاهری، روش نصب و کاربرد، به چند دسته اصلی تقسیم می‌شوند:

۱. بولت‌های جی (J-Bolt)

این نوع بولت به‌خاطر خم انتهایی شبیه حرف J شناخته می‌شود. در بتن‌ریزی استفاده می‌شود و مقاومت بالایی در برابر کشش دارد.

۲. بولت‌های ال (L-Bolt)

عملکردی شبیه J-Bolt دارند اما خم آن‌ها به شکل L طراحی شده و در پروژه‌های سبک‌تر بسیار پرکاربرد هستند.

۳. بولت‌های مکانیکی

این بولت‌ها بعد از بتن‌ریزی نصب می‌شوند و برای فونداسیون‌هایی که نیاز به نصب سریع دارند، گزینه‌ای ایده‌آل محسوب می‌شوند.

۴. بولت‌های شیمیایی

در این روش از چسب‌های رزینی برای اتصال بولت به بتن استفاده می‌شود. بولت‌های شیمیایی معمولاً در پروژه‌های مقاوم‌سازی و نصب تجهیزات سنگین کاربرد دارند.

۵. بولت‌های مستقیم یا رزوه کامل

این نوع بولت‌ها برای پروژه‌هایی استفاده می‌شوند که نیاز به تنظیم دقیق ارتفاع صفحه ستون دارند.

درک صحیح تفاوت این انواع کمک می‌کند که بتوانید بر اساس شرایط پروژه، بهترین انتخاب را داشته باشید.

خرید بولت صفحه ستون

انتخاب بولت صفحه ستون مناسب یکی از تصمیم‌های حیاتی در هر پروژه ساختمانی یا صنعتی است. اشتباه در این انتخاب می‌تواند مقاومت کل سازه را کاهش دهد و در نهایت منجر به بروز خسارت‌های سنگین شود. برای انتخاب درست، باید به چند فاکتور کلیدی توجه داشته باشید که مستقیماً بر عملکرد و طول عمر بولت تأثیر می‌گذارند.

۱. توجه به جنس و آلیاژ بولت

جنس بولت صفحه ستون باید با نوع پروژه و شرایط محیطی هماهنگ باشد. در پروژه‌های معمولی ساختمانی از فولادهای کربنی استفاده می‌شود، اما در محیط‌هایی که رطوبت یا مواد خورنده وجود دارد، استفاده از فولاد ضدزنگ یا پوشش‌های گالوانیزه توصیه می‌شود. برای محیط‌های صنعتی و پتروشیمی که در معرض مواد شیمیایی قرار دارند، فولاد آلیاژی بهترین گزینه است.

۲. انتخاب سایز و طول مناسب

اندازه بولت کاملاً وابسته به ابعاد صفحه ستون و بارهای وارد بر سازه است. مهندسان با توجه به نقشه‌های اجرایی و محاسبات سازه‌ای، قطر و طول دقیق بولت را تعیین می‌کنند. کوچک‌ترین خطا در این محاسبات می‌تواند استحکام اتصال را به خطر بیندازد.

۳. استانداردهای تولید و کیفیت ساخت

بولت‌ها باید مطابق با استانداردهای بین‌المللی مانند ASTM یا DIN تولید شوند. این استانداردها تضمین می‌کنند که محصول نهایی مقاومت مکانیکی لازم را داشته باشد و در برابر نیروهای برشی و کششی عملکرد مطلوبی ارائه دهد. استفاده از بولت‌های غیراستاندارد هرچند ممکن است در ابتدا هزینه کمتری داشته باشد، اما در درازمدت ریسک‌های سنگینی به همراه دارد.

۴. توجه به شرایط نصب

پیش از خرید بولت باید تصمیم بگیرید که قصد نصب آن را قبل از بتن‌ریزی دارید یا بعد از آن. برخی انواع مانند بولت‌های مکانیکی و شیمیایی مخصوص نصب پس از بتن‌ریزی طراحی شده‌اند، درحالی‌که مدل‌های J و L معمولاً پیش از بتن‌ریزی در جای خود قرار می‌گیرند.

۵. مقاومت در برابر نیروهای لرزه‌ای

در مناطقی که زلزله‌خیز هستند، انتخاب بولت با مقاومت بالا در برابر نیروهای لرزه‌ای اهمیت ویژه‌ای دارد. در این حالت معمولاً از بولت‌های با قطر زیاد، آلیاژ مستحکم و روش‌های نصب ترکیبی استفاده می‌شود تا سازه پایداری بیشتری داشته باشد.

روش‌های صحیح نصب بولت صفحه ستون

نصب دقیق بولت صفحه ستون یکی از مهم‌ترین مراحل در ساخت سازه‌های فلزی است. نصب نادرست می‌تواند باعث ایجاد لقی، ناهماهنگی در اتصال ستون‌ها و حتی کاهش مقاومت کلی سازه شود. برای اطمینان از نصب صحیح، باید مراحل زیر به‌دقت رعایت شود:

۱. آماده‌سازی و تعیین محل دقیق بولت

قبل از شروع بتن‌ریزی، باید مکان دقیق هر بولت مشخص شود. برای این کار معمولاً از شابلون‌های فلزی یا چوبی استفاده می‌شود که بولت‌ها را در موقعیت صحیح نگه می‌دارند. دقت در این مرحله تضمین می‌کند که صفحه ستون و ستون در آینده دقیقاً در مکان موردنظر قرار بگیرند.

۲. تنظیم ارتفاع بولت‌ها

یکی از مشکلات رایج در نصب بولت صفحه ستون، عدم هماهنگی ارتفاعی است. برای جلوگیری از این مشکل، باید بولت‌ها با تراز دقیق هم‌سطح شوند. در غیر این صورت، هنگام نصب ستون‌ها، صفحه ستون به درستی روی فونداسیون قرار نمی‌گیرد.

۳. بتن‌ریزی و تثبیت بولت‌ها

پس از اطمینان از صحت مکان و تراز بولت‌ها، عملیات بتن‌ریزی آغاز می‌شود. در این مرحله باید از لرزش‌گیرها استفاده کرد تا حباب‌های هوا خارج شوند و بتن کاملاً دور بولت‌ها را بپوشاند. این کار باعث افزایش مقاومت کششی و جلوگیری از حرکت بولت در آینده می‌شود.

۴. سفت‌کردن و کنترل نهایی

بعد از گیرش بتن و نصب صفحه ستون، مهره‌ها و واشرهای بولت باید به‌صورت دقیق و طبق گشتاور توصیه‌شده سفت شوند. این کار از شل شدن بولت‌ها در طول زمان و در اثر ارتعاشات جلوگیری می‌کند.

تفاوت بولت صفحه ستون با سایر اتصالات

برخی افراد تصور می‌کنند که بولت‌ها عملکردی مشابه پیچ‌های عادی یا حتی جوشکاری دارند، اما در عمل این‌گونه نیست. در ادامه تفاوت اصلی بولت صفحه ستون با سایر روش‌های اتصال را بررسی می‌کنیم:

۱. تفاوت با پیچ‌های معمولی

پیچ‌های عادی برای اتصالات سبک استفاده می‌شوند و توان تحمل بارهای سنگین و نیروهای کششی را ندارند. در مقابل، بولت‌ها طراحی ویژه‌ای دارند که آن‌ها را قادر می‌سازد بارهای دینامیکی و استاتیکی شدید را تحمل کنند.

۲. تفاوت با جوشکاری مستقیم

در برخی پروژه‌ها برای اتصال ستون به فونداسیون از جوشکاری استفاده می‌شود، اما این روش معایبی دارد. جوشکاری در برابر زلزله و ارتعاشات مقاومتی کمتر دارد و در صورت وارد شدن بارهای متناوب، ترک‌خوردگی فلز محتمل است. استفاده از بولت صفحه ستون در این موارد ایمنی بسیار بیشتری ایجاد می‌کند.

۳. مقایسه با کاشت میلگرد

کاشت میلگرد یکی دیگر از روش‌های متداول در فونداسیون‌هاست. اما میلگردها عمدتاً برای انتقال نیروهای فشاری طراحی می‌شوند و توانایی تحمل بارهای ترکیبی مثل کشش و خمش را ندارند. بولت‌ها به‌ویژه مدل‌های شیمیایی و مکانیکی در این شرایط عملکردی به‌مراتب بهتر ارائه می‌دهند.

اشتباهات رایج در نصب بولت صفحه ستون

حتی در پروژه‌های حرفه‌ای هم گاهی خطاهایی رخ می‌دهد که می‌تواند تبعات سنگینی داشته باشد. برخی از این اشتباهات شامل:

• استفاده از بولت‌های غیراستاندارد یا کیفیت پایین

• عدم رعایت فاصله‌های استاندارد بین بولت‌ها

• تراز نکردن صحیح هنگام نصب صفحه ستون

• محاسبات نادرست در قطر و طول بولت

• استفاده نکردن از واشر و مهره‌های مناسب

اجتناب از این اشتباهات و استفاده از دستورالعمل‌های مهندسی می‌تواند عمر مفید سازه را به‌طور قابل‌توجهی افزایش دهد.

نکات فنی طراحی و استفاده از بولت صفحه ستون

در پروژه‌های مدرن و سازه‌های پیچیده، صرفاً انتخاب بولت کافی نیست؛ بلکه نحوه طراحی و اجرای اتصالات نیز اهمیت دارد. در ادامه به چند نکته تخصصی که کمتر به آن‌ها پرداخته می‌شود، اشاره می‌کنم:

۱. کنترل پیش‌تنیدگی مهره‌ها

در اتصالات صفحه ستون، مهره‌ها نقش مهمی در انتقال نیروها دارند. اعمال پیش‌تنیدگی صحیح به مهره‌ها باعث می‌شود اتصال عملکرد بهینه داشته باشد و از شل شدن آن در اثر ارتعاشات و بارهای متناوب جلوگیری شود. این کار باید با استفاده از آچارهای ترک‌متر یا دستگاه‌های دقیق کنترل گشتاور انجام شود.

۲. انتخاب واشر مناسب

واشرها به توزیع یکنواخت نیرو و جلوگیری از آسیب به سطح صفحه ستون کمک می‌کنند. در پروژه‌هایی که تحت بارهای سنگین یا ارتعاشات مداوم هستند، استفاده از واشرهای مخروطی یا فنری توصیه می‌شود تا پایداری اتصال افزایش یابد.

۳. طراحی برای بارهای ترکیبی

در برخی پروژه‌ها، بولت‌ها باید بارهای پیچیده‌ای شامل کشش، برش و خمش را به‌صورت همزمان تحمل کنند. در این شرایط، استفاده از بولت‌های آلیاژی با مقاومت مکانیکی بالا و روش‌های نصب دوگانه (ترکیب بولت‌های شیمیایی و مکانیکی) بهترین راهکار محسوب می‌شود.

۴. پوشش‌های محافظتی

در محیط‌های مرطوب یا صنعتی، استفاده از پوشش‌های مقاوم مانند گالوانیزه گرم یا آبکاری کروم می‌تواند طول عمر بولت‌ها را به‌شکل چشمگیری افزایش دهد. این موضوع در پروژه‌های ساحلی و کارخانجات پتروشیمی اهمیت ویژه‌ای دارد.

راهنمای عملی خرید بولت صفحه ستون

وقتی به مرحله خرید می‌رسید، با گزینه‌های زیادی مواجه خواهید شد. فروشندگان مختلف، کیفیت‌های متفاوت و قیمت‌های گوناگون ممکن است شما را سردرگم کنند. برای داشتن یک خرید مطمئن، این موارد را در نظر بگیرید:

• انتخاب فروشنده معتبر: همیشه از تأمین‌کنندگان شناخته‌شده و دارای گواهی کیفیت خرید کنید.

• بررسی گواهی‌های استاندارد: وجود مستندات فنی مانند آنالیز متریال و تست کشش، کیفیت محصول را تضمین می‌کند.

• مقایسه قیمت با کیفیت: قیمت پایین همیشه نشانه صرفه‌جویی نیست؛ گاهی خرید بولت‌های ارزان و غیراستاندارد هزینه‌های بیشتری در آینده ایجاد می‌کند.

• توجه به تاریخ تولید و نگهداری: بولت‌ها در صورت نگهداری نامناسب ممکن است دچار زنگ‌زدگی یا کاهش مقاومت شوند.

جهت کسب اطلاعات بیشتر درباره سیم رابیتس بندی ما را در صفحه اینستاگرام دنبال کنید.

جمع‌بندی نهایی

اگر تا اینجا همراه بوده‌اید، احتمالاً می‌دانید که انتخاب، نصب و استفاده صحیح از بولت صفحه ستون چقدر در استحکام و ایمنی یک سازه حیاتی است. این قطعات کوچک، بار و نیروهای عظیمی را از ستون‌ها به فونداسیون منتقل می‌کنند و در برابر نیروهای کششی، برشی، خمشی و حتی لرزه‌ای نقش کلیدی دارند. اما خرید بولت مناسب بدون آشنایی با جزئیات فنی و نیازهای پروژه، می‌تواند به تصمیمی پرریسک تبدیل شود.

برای انتخاب بهترین بولت، باید ابتدا نیاز پروژه خود را دقیقاً مشخص کنید:

• محیط اجرا: رطوبت، مواد شیمیایی و دمای محیط می‌توانند جنس بولت را تعیین کنند.

• نوع سازه: در سازه‌های صنعتی، مسکونی یا پتروشیمی، نوع و ابعاد بولت‌ها متفاوت است.

• ظرفیت باربری: باید مطمئن شوید بولت انتخابی توان تحمل بارهای استاتیکی و دینامیکی موردنیاز را دارد.

• استاندارد تولید: بولت‌هایی که دارای گواهی استاندارد بین‌المللی باشند، دوام و ایمنی بالاتری فراهم می‌کنند.

اگر قصد دارید بهترین انتخاب را داشته باشید، بهتر است با یک کارشناس فنی یا مهندس طراح مشورت کنید تا مدل دقیق، جنس مناسب و ابعاد استاندارد بولت صفحه ستون متناسب با پروژه را مشخص کند.

سوالات متداول

۱. بهترین جنس برای بولت صفحه ستون چیست؟
انتخاب بهترین جنس کاملاً بستگی به شرایط محیطی و نوع پروژه دارد. برای پروژه‌های معمولی فولاد کربنی مناسب است، اما در محیط‌های مرطوب یا خورنده، فولاد ضدزنگ یا بولت گالوانیزه بهترین انتخاب خواهد بود.

۲. چه زمانی از بولت شیمیایی استفاده می‌شود؟
وقتی بتن قبلاً ریخته شده و امکان نصب بولت پیش از بتن‌ریزی وجود ندارد، بولت شیمیایی گزینه‌ای ایده‌آل است. این بولت‌ها با رزین‌های خاصی درون بتن محکم می‌شوند و ظرفیت کششی بسیار بالایی دارند.

۳. آیا می‌توان به‌جای بولت از جوشکاری استفاده کرد؟
در بسیاری از پروژه‌ها این کار توصیه نمی‌شود. جوشکاری در برابر نیروهای دینامیکی و لرزه‌ای مقاومت کمتری دارد و خطر ترک‌خوردگی اتصالات بالاست. بولت صفحه ستون معمولاً عملکرد ایمن‌تر و پایدارتری ارائه می‌دهد.

۴. فاصله استاندارد بین بولت‌ها چقدر است؟
این فاصله به ابعاد صفحه ستون و بارهای سازه‌ای بستگی دارد، اما معمولاً بین ۱۰ تا ۲۰ سانتی‌متر در نظر گرفته می‌شود. هر تغییری باید بر اساس نقشه‌های مهندسی و محاسبات دقیق انجام شود.

۵. آیا نصب بولت صفحه ستون به مهارت خاصی نیاز دارد؟
بله، نصب اصولی بولت یکی از مراحل حساس در ساخت سازه‌های فلزی است و باید توسط افراد ماهر و تحت نظارت مهندسان انجام شود. کوچک‌ترین خطا در تراز، ارتفاع یا فاصله بولت‌ها می‌تواند کل پروژه را تحت تأثیر قرار دهد.
