جدول اشتال پروفیل‌های ساختمانی چه اطلاعاتی به ما می‌دهد؟

جدول اشتال پروفیل‌های ساختمانی چه اطلاعاتی به ما می‌دهد؟ این جدول پایه‌های طراحی و انتخاب مقاطع فولادی در صنعت ساختمان و سازه بیان می‌کند.

جدول اشتال پروفیل‌های ساختمانی چه اطلاعاتی به ما می‌دهد؟

اگر شما در بازار آهن‌آلات یا پروژه‌های ساختمانی فعالیت دارید، احتمالاً بارها نام ” جدول اشتال ” به گوشتان خورده است. این جدول برای خیلی‌ها فقط یک مرجع عددی به نظر می‌رسد، اما در واقع یکی از پایه‌های طراحی و انتخاب مقاطع فولادی در صنعت ساختمان و سازه محسوب می‌شود. جدول اشتال ابزاری است که مهندسان و خریداران با استفاده از آن می‌توانند مشخصات دقیق انواع مقاطع فولادی مانند تیرآهن، نبشی، ناودانی، میلگرد و پروفیل را بررسی و مقایسه کنند. هدف اصلی این جدول، استانداردسازی ابعاد و مشخصات فنی مقاطع فولادی است تا طراحی‌ها، محاسبات و حتی سفارش خرید، با دقت و هماهنگی بیشتری انجام شود.

در ساده‌ترین تعریف، جدول اشتال مجموعه‌ای از داده‌های فنی است که شامل وزن واحد طول، سطح مقطع، ممان اینرسی، شعاع ژیراسیون، مدول مقطع و سایر ویژگی‌های مکانیکی و هندسی مقاطع فولادی مختلف می‌شود.

این داده‌ها به مهندسان امکان می‌دهد تا به سرعت و با اطمینان، مقطع مناسب را برای تحمل بارها، خمش‌ها و نیروهای وارده در سازه انتخاب کنند. از طرفی، فعالان بازار آهن‌آلات نیز با استفاده از این جدول می‌توانند درک بهتری از وزن و ابعاد مقاطع داشته باشند تا قیمت‌گذاری و برآورد هزینه‌ها را دقیق‌تر انجام دهند.

ریشه و فلسفه شکل‌گیری جدول اشتال

جالب است بدانید جدول اشتال از آلمان آغاز شد. واژه “اشتال” (Stahl) در زبان آلمانی به معنی فولاد است. نخستین نسخه از این جدول توسط انجمن مهندسان فولاد آلمان تهیه شد تا مشخصات مقاطع فولادی تولیدشده بر اساس استاندارد DIN را به صورت مدون و یکپارچه ارائه دهد. به مرور زمان، این جدول به منبعی جهانی تبدیل شد و تقریباً در تمام کشورهایی که از مقاطع فولادی اروپایی یا مشابه آن استفاده می‌کنند، مرجع اصلی انتخاب و طراحی مقاطع محسوب می‌شود.

در ایران نیز نسخه فارسی‌شده جدول اشتال از دهه‌های گذشته در دانشگاه‌ها، دفاتر فنی و شرکت‌های مهندسی رواج پیدا کرد. حتی بسیاری از نرم‌افزارهای طراحی سازه مانند SAP2000، ETABS و Tekla از داده‌های این جدول برای تعریف مشخصات پروفیل‌ها بهره می‌برند. بنابراین می‌توان گفت این جدول نه‌تنها برای مهندسان طراحی، بلکه برای تولیدکنندگان و فروشندگان آهن‌آلات نیز یک ابزار استاندارد و ضروری است.

کاربردهای جدول اشتال در بازار و صنعت

اگر بخواهیم نگاه کاربردی‌تری داشته باشیم، جدول اشتال نقشی چندبعدی در زنجیره طراحی تا فروش آهن‌آلات دارد. برای مهندسان سازه، این جدول راهنمای انتخاب دقیق مقاطع است. مثلاً وقتی طراح در حال انتخاب تیرآهن مناسب برای یک دهانه‌ی خاص است، با مراجعه به این جدول می‌تواند وزن، ممان اینرسی و مدول مقطع هر نوع تیر را ببیند و تصمیم بگیرد که آیا مثلاً IPE16 کفایت می‌کند یا باید از IPB20 استفاده شود.

اما از نگاه فروشندگان و خریداران آهن‌آلات، ماجرا کمی متفاوت است. این جدول به آنها کمک می‌کند تا بدانند هر شاخه از یک مقطع فولادی چقدر وزن دارد و در نتیجه قیمت تمام‌شده هر بندیل یا هر متر آن چقدر می‌شود. فرض کنید می‌خواهید ۱۰ تن تیرآهن IPE18 بخرید. اگر بدانید وزن هر متر از این مقطع حدود ۲۱.۳ کیلوگرم است، می‌توانید به سادگی محاسبه کنید چند شاخه نیاز دارید و قیمت کل حدوداً چقدر خواهد شد. همین اطلاعات ساده از این جدول، جلوی بسیاری از اشتباهات در برآورد وزن، کرایه حمل و حتی تناژ واقعی بار را می‌گیرد.

از طرف دیگر، در حوزه کنترل کیفیت و انبارداری هم جدول اشتال کاربرد دارد. وقتی بار جدیدی از کارخانه می‌رسد، انباردار یا کارشناس فنی با اندازه‌گیری ابعاد مقطع و مقایسه با جدول، می‌تواند مطمئن شود که محصول طبق استاندارد تولید شده است یا خیر.

مزایا و ویژگی‌های مهم جدول اشتال

• استانداردسازی اطلاعات فنی: مهم‌ترین مزیت جدول این است که باعث یکسان‌سازی زبان بین مهندسان، تولیدکنندگان و خریداران می‌شود. همه از یک مرجع عددی مشترک استفاده می‌کنند، در نتیجه خطای ارتباطی یا اختلاف نظر درباره ابعاد و وزن‌ها کاهش پیدا می‌کند.

• صرفه‌جویی در زمان و هزینه: به جای محاسبات تکراری و طولانی، جدول همه داده‌های لازم را آماده در اختیار شما می‌گذارد. کافی است بدانید چه نوع مقطعی نیاز دارید تا با چند نگاه ساده، پارامترهای آن را ببینید.

• افزایش دقت در طراحی سازه: مقادیر ممان اینرسی و مدول مقطع که در جدول آمده، نقش کلیدی در محاسبات مقاومت خمشی و برشی اعضای فولادی دارند. بنابراین استفاده از جدول باعث می‌شود طراحی‌ها علمی‌تر و ایمن‌تر باشند.

• بهبود فرآیند خرید و فروش: وقتی فروشنده و خریدار درباره وزن هر شاخه، نوع مقطع و مشخصات آن به درک مشترک برسند، احتمال اختلاف در وزن‌کشی یا قیمت‌گذاری کاهش می‌یابد.

• کاربرد در نرم‌افزارهای مهندسی: تقریباً تمام نرم‌افزارهای تحلیلی و طراحی سازه، داده‌های جدول را در پایگاه داده خود دارند. این یعنی شما در طراحی دیجیتال هم در واقع از همان اطلاعات استفاده می‌کنید که در دفترچه اشتال چاپ شده است.

علاوه بر این‌ها، جدول اشتال به عنوان مرجع آموزشی در دانشگاه‌ها و دوره‌های فنی نیز مورد استفاده قرار می‌گیرد. دانشجویان عمران معمولاً از ترم‌های ابتدایی با آن آشنا می‌شوند تا بتوانند رفتار مقاطع فولادی را از نظر هندسی و مکانیکی درک کنند. همین باعث می‌شود ورود آنها به بازار کار آسان‌تر شود، چون زبان مشترکی با مهندسان و فروشندگان پیدا می‌کنند.

انواع جدول اشتال

هرچند معمولاً وقتی در بازار از «جدول اشتال» صحبت می‌شود، منظور همان نسخه جامع استاندارد آلمانی آن است، اما در عمل نسخه‌ها و دسته‌بندی‌های مختلفی از این جدول وجود دارد که هرکدام کاربرد خاصی دارند. شناخت این انواع کمک می‌کند بدانید کدام جدول برای نیاز کاری شما مناسب‌تر است.

۱. جدول اشتال عمومی یا مرجع اصلی:

این همان دفترچه شناخته‌شده‌ای است که اغلب مهندسان و فروشندگان در اختیار دارند. در آن، مشخصات کامل انواع پروفیل‌های فولادی شامل تیرآهن‌های IPE، IPB، INP، نبشی، ناودانی، سپری، میلگرد، لوله، قوطی و ورق آمده است. معمولاً هر صفحه به یک گروه از مقاطع اختصاص دارد و ستون‌هایی شامل وزن هر متر، سطح مقطع، ممان اینرسی، شعاع ژیراسیون و مدول مقطع در دو جهت ارائه می‌شود.

۲. جدول اشتال ساختمانی:

در پروژه‌های عمرانی، به‌ویژه در طراحی اسکلت فولادی، گاهی از نسخه‌های ساده‌تر جدول استفاده می‌شود که فقط شامل اطلاعات موردنیاز برای طراحی تیر و ستون است. این نوع جدول معمولاً تمرکز کمتری بر پارامترهای پیشرفته دارد و برای سرعت در تصمیم‌گیری‌های اجرایی مناسب است.

۳. جدول اشتال صنعتی:

کارخانه‌های تولیدی و کارگاه‌های ماشین‌سازی از نسخه‌های دقیق‌تری از جدول استفاده می‌کنند که علاوه بر ویژگی‌های مکانیکی، اطلاعات مربوط به استانداردهای ساخت، ترکیب شیمیایی فولاد و حتی ضریب وزن مخصوص را هم نشان می‌دهد. برای مثال، در تولید سازه‌های فلزی سنگین یا تجهیزات صنعتی، وزن دقیق و ممان اینرسی از اهمیت بالایی برخوردار است.

۴. جدول اشتال نرم‌افزاری یا دیجیتال:

در سال‌های اخیر نسخه‌های نرم‌افزاری جدول نیز در قالب فایل‌های Excel یا اپلیکیشن‌های مهندسی منتشر شده‌اند. مزیت این نسخه‌ها، جست‌وجوی سریع و امکان فیلتر کردن داده‌هاست. به عنوان مثال، اگر بخواهید همه‌ی مقاطع IPB با مدول مقطع بالاتر از ۲۵۰ سانتی‌متر مکعب را ببینید، نرم‌افزار به سرعت نتایج را نمایش می‌دهد.

نکات مهم خرید بر اساس جدول اشتال

اگر در بازار آهن‌آلات فعالیت دارید، دانستن نحوه استفاده عملی از جدول اشتال هنگام خرید یا سفارش، تفاوت بزرگی در دقت و صرفه‌جویی شما ایجاد می‌کند. در اینجا چند نکته کلیدی را مرور می‌کنیم:

• همیشه به استاندارد تولید توجه کنید. ممکن است دو تیرآهن با نام مشابه (مثلاً IPE18) از دو کارخانه مختلف وزن متفاوتی داشته باشند. جدول معمولاً بر اساس استاندارد DIN یا EN تنظیم شده است؛ پس قبل از خرید، مطمئن شوید محصول طبق همان استاندارد تولید می‌شود.

• از وزن هر متر برای برآورد هزینه استفاده کنید. جدول وزن دقیق هر متر مقطع را نشان می‌دهد. کافی است آن را در طول شاخه ضرب کنید تا وزن شاخه مشخص شود. سپس با ضرب در قیمت هر کیلوگرم، قیمت شاخه به‌دست می‌آید. این روش از اشتباه در تخمین تناژ جلوگیری می‌کند.

• ابعاد واقعی را با جدول تطبیق دهید. گاهی در بازار مقاطعی یافت می‌شود که ضخامت جان یا بال آن کمی کمتر یا بیشتر از مقدار درج‌شده در جدول است. این اختلاف‌های کوچک در محاسبات وزنی یا در مونتاژ سازه ممکن است مشکل‌ساز شود.

• در پروژه‌های سنگین از داده‌های ممان اینرسی و مدول مقطع استفاده کنید. این مقادیر به شما می‌گویند که هر مقطع تا چه حد در برابر خمش یا بار متمرکز مقاومت دارد. برای مثال، اگر قرار است تیر اصلی سوله بار زیادی را تحمل کند، فقط دانستن وزن کافی نیست؛ باید مدول مقطع آن را هم بررسی کنید.

• در انتخاب نبشی و ناودانی به جهت نصب توجه کنید. جدول معمولاً دو مدول مقطع برای هر مقطع ارائه می‌دهد: حول محور X و Y. در پروژه‌هایی که نیروها از جهات مختلف وارد می‌شوند، درک تفاوت این دو مقدار اهمیت زیادی دارد.

در واقع استفاده درست از جدول اشتال، ترکیبی از درک فنی و شناخت بازار است. مهندسی که فقط به عدد وزن نگاه کند یا فروشنده‌ای که صرفاً بر قیمت تمرکز داشته باشد، تصویر کاملی از عملکرد مقطع در پروژه به‌دست نمی‌آورد. اما وقتی این دو دیدگاه با هم ترکیب شوند، انتخاب‌ها دقیق‌تر و اقتصادی‌تر می‌شود.

تفاوت جدول اشتال با جداول مشابه

بسیاری از فعالان بازار وقتی برای اولین بار جدول اشتال را می‌بینند، تصور می‌کنند فقط یک نوع مرجع فنی برای مقاطع فولادی وجود دارد. در حالی‌که در دنیا چندین استاندارد مشابه وجود دارد که در جزئیات با جدول اشتال متفاوتند.

۱. تفاوت با جدول ASTM:

استاندارد ASTM که در آمریکا کاربرد دارد، از لحاظ واحد اندازه‌گیری (اینچ و پوند) و نام‌گذاری مقاطع کاملاً با اشتال فرق می‌کند. مثلاً در اشتال مقاطع به صورت IPE، IPB یا INP مشخص می‌شوند، اما در ASTM از واژه‌هایی مثل W، S یا HP استفاده می‌شود. وزن‌ها و ابعاد هم کمی متفاوت است، بنابراین هنگام واردات یا طراحی بین‌المللی باید مراقب باشید که از کدام استاندارد استفاده می‌کنید.

۲. تفاوت با جدول BS یا استاندارد بریتانیایی:

در بریتانیا از جداولی با پسوند UB و UC استفاده می‌شود که مشابه IPBهای اشتال هستند اما در ضخامت و عرض بال تفاوت‌هایی دارند. بسیاری از شرکت‌های پیمانکار بین‌المللی در خاورمیانه از ترکیب هر دو جدول استفاده می‌کنند تا بتوانند به مقاطع مشابه در بازارهای مختلف دسترسی داشته باشند.

۳. تفاوت با جدول اشتال چینی یا روسی:

در برخی پروژه‌های صنعتی، مقاطع فولادی از چین یا روسیه وارد می‌شوند. این کشورها معمولاً استانداردهای بومی خود را دارند و مقادیر جدول‌شان ممکن است تا چند درصد با اشتال متفاوت باشد. در چنین مواقعی، مهندسان برای اطمینان، داده‌های واقعی محصول را با جدول اشتال مقایسه می‌کنند تا در محاسبات سازه‌ای خطا رخ ندهد.

با اینکه تفاوت‌هایی میان این جداول وجود دارد، اما جدول اشتال همچنان یکی از دقیق‌ترین و پرکاربردترین مراجع در جهان محسوب می‌شود. دلیل آن هم وضوح داده‌ها، تنوع مقاطع و تطبیق‌پذیری‌اش با نرم‌افزارهای طراحی مدرن است.

استفاده از جدول اشتال در تصمیم‌گیری‌های اجرایی

یکی از کاربردهای کمتر شناخته‌شده جدول اشتال، کمک به تصمیم‌گیری در مراحل اجرایی پروژه است. فرض کنید در حین اجرای یک سوله، نیاز به تعویض تیرآهن دارید، اما مقطع مورد نظر در بازار موجود نیست. مهندس پروژه با مراجعه به جدول می‌تواند مقطع جایگزینی را پیدا کند که ممان اینرسی یا وزن مشابهی دارد. این تصمیم سریع، بدون نیاز به محاسبات پیچیده انجام می‌شود و پروژه متوقف نمی‌ماند.

همچنین بسیاری از برآوردگران قیمت پروژه از جدول برای تهیه لیست متریال استفاده می‌کنند. وقتی برای هر عضو سازه وزن دقیق مشخص باشد، برآورد هزینه آهن‌آلات بسیار دقیق‌تر خواهد بود. همین دقت در محاسبه وزن، تأثیر مستقیمی بر سود و زیان پیمانکار دارد، به‌خصوص در پروژه‌هایی که قرارداد بر اساس وزن فولاد بسته می‌شود.

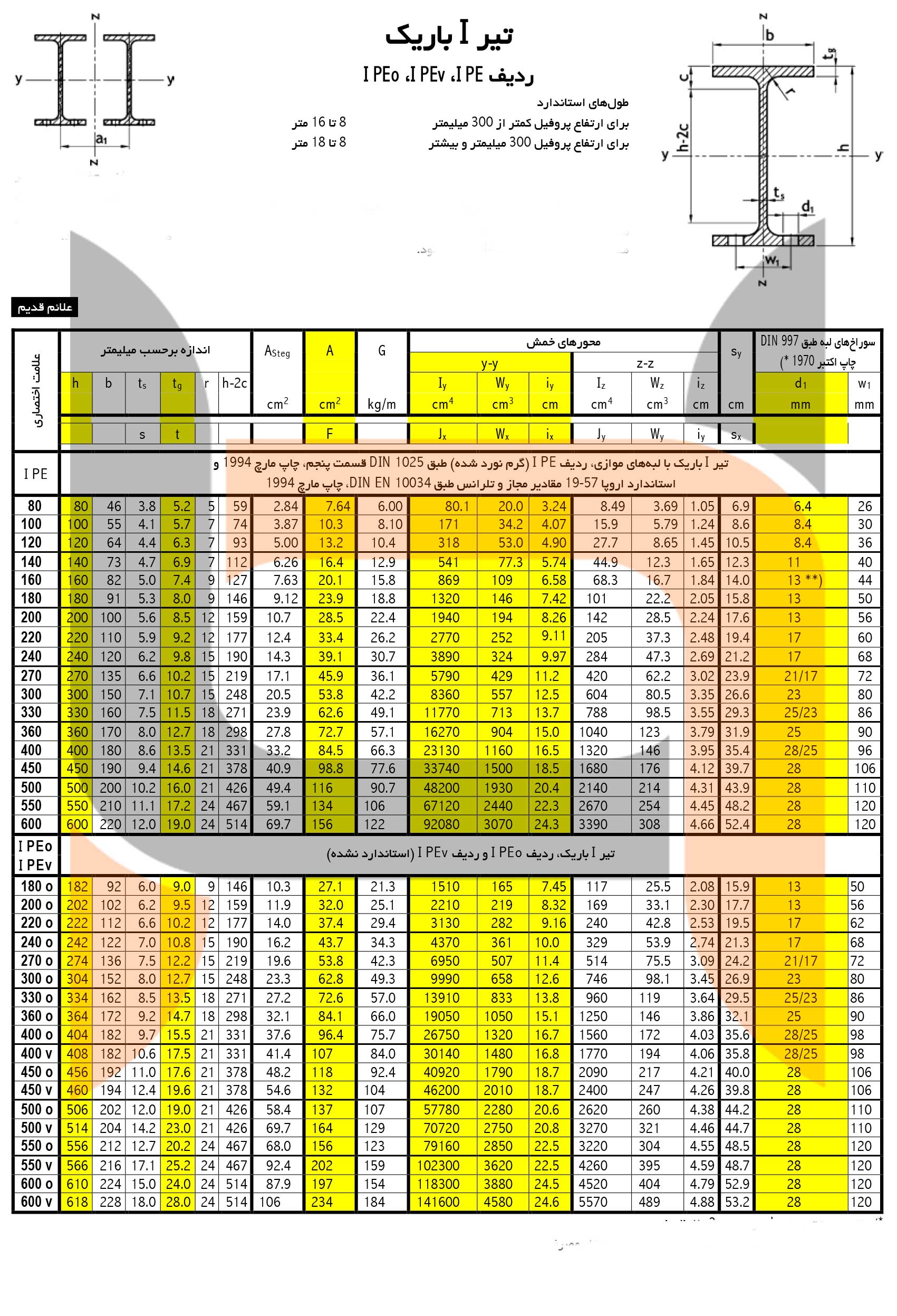

نحوه تفسیر و خواندن داده‌های جدول اشتال

وقتی برای اولین بار به جدول اشتال نگاه می‌کنید، شاید تعداد زیاد اعداد و نمادها کمی گیج‌کننده به نظر برسد. اما اگر بدانید هر ستون چه مفهومی دارد، خیلی سریع می‌توانید از آن استفاده کنید. معمولاً ستون‌های اصلی جدول شامل موارد زیر است:

• ابعاد هندسی مقطع: شامل ارتفاع (h)، عرض بال (b)، ضخامت جان (t) و ضخامت بال (tf). این مقادیر تعیین می‌کنند که مقطع از نظر شکل ظاهری چگونه است.

• سطح مقطع (A): مساحت کل مقطع فولادی بر حسب سانتی‌متر مربع. هرچه این مقدار بیشتر باشد، مقطع توان تحمل بارهای بالاتری دارد.

• وزن واحد طول (G): وزن هر متر از مقطع به کیلوگرم. این عدد برای محاسبه تناژ خرید و هزینه نهایی بسیار حیاتی است.

• ممان اینرسی (Ix , Iy): این مقادیر مقاومت مقطع در برابر خمش حول محورهای اصلی را نشان می‌دهند. برای تیرها معمولاً Ix مهم‌تر است چون بیشتر خمش حول محور افقی اتفاق می‌افتد.

• مدول مقطع (Wx , Wy): نسبت ممان اینرسی به فاصله از تار خنثی است. مدول مقطع در واقع معیار مقاومت خمشی مقطع محسوب می‌شود. هرچه Wx بالاتر باشد، تیرآهن مقاوم‌تر است.

• شعاع ژیراسیون (ix , iy): معیاری است برای تشخیص پایداری ستون‌ها در برابر کمانش. این مقادیر در طراحی اعضای فشاری بسیار مهم‌اند.

وقتی این مفاهیم را درک کنید، جدول دیگر فقط یک صفحه پر از عدد نیست، بلکه تبدیل به نقشه‌ای دقیق برای انتخاب درست می‌شود. فرض کنید می‌خواهید بین دو نوع تیرآهن IPE18 و IPE20 تصمیم بگیرید؛ با مقایسه مقادیر Wx و G به‌سرعت می‌فهمید که IPE20 با حدود ۲۵٪ وزن بیشتر، تقریباً ۳۰٪ مقاومت خمشی بیشتری دارد. همین اطلاعات ساده می‌تواند جلوی هزینه‌های اضافی یا انتخاب اشتباه را بگیرد.

تأثیر جدول اشتال بر طراحی سازه

مهندسان سازه بدون جدول اشتال عملاً نمی‌توانند طراحی دقیق انجام دهند. این جدول در تمام مراحل طراحی از تعیین مقاطع اولیه تا کنترل نهایی سازه نقش دارد. در نرم‌افزارهایی مثل ETABS یا SAP2000، وقتی مقطع فولادی انتخاب می‌کنید، برنامه دقیقاً از داده‌های جدول برای محاسبه تنش‌ها، تغییرشکل‌ها و بارهای مجاز استفاده می‌کند.

به عنوان مثال، در طراحی ستون‌های فولادی، مهندس ابتدا نوع پروفیل (مثل IPB یا HEB) را از جدول انتخاب می‌کند، سپس با استفاده از شعاع ژیراسیون ix و iy مقدار لاغری (slenderness ratio) را محاسبه می‌کند تا از پایداری ستون مطمئن شود. یا در طراحی تیرها، مدول مقطع Wx نقش اصلی را در تعیین میزان خمش مجاز ایفا می‌کند.

حتی در طراحی سازه‌های سبک مانند سقف سوله‌ها، جدول اشتال برای انتخاب نبشی‌ها و ناودانی‌های مناسب به کار می‌رود. بسیاری از طراحان حرفه‌ای برای بهینه‌سازی وزن سازه، از جدول برای مقایسه دقیق مقاومت به وزن استفاده می‌کنند تا از مصرف بی‌رویه فولاد جلوگیری شود.

نقش جدول اشتال در بازار آهن‌آلات

در بازار آهن، جدول اشتال فقط ابزار مهندسان نیست؛ بلکه زبان مشترک فروشندگان و خریداران محسوب می‌شود. وقتی فروشنده می‌گوید “تیرآهن IPE16 وزن هر مترش ۱۵.۳ کیلوگرم است”، در واقع به داده‌ی جدول اشتال اشاره می‌کند. این عدد برای محاسبه قیمت کل، کرایه حمل، و حتی بارگیری دقیق در انبار اهمیت دارد.

بسیاری از فعالان بازار برای اعتمادسازی با مشتریان، داده‌های جدول را در فاکتور یا پیش‌فاکتور خود درج می‌کنند تا نشان دهند وزن و مشخصات کالا استاندارد است. از سوی دیگر، خریدار حرفه‌ای با دانستن این اعداد می‌تواند وزن کل سفارش را خودش محاسبه کرده و از مغایرت‌های احتمالی جلوگیری کند.

همچنین، جدول اشتال به خریداران کمک می‌کند محصولات غیراستاندارد را تشخیص دهند. فرض کنید کارخانه‌ای تیرآهنی تولید کرده که وزن آن کمتر از مقدار درج‌شده در جدول است؛ این یعنی احتمالاً ضخامت جان یا بال آن کمتر از حد مجاز است و ممکن است در پروژه‌های سنگین ایمنی را به خطر بیندازد.

در واقع، تسلط به جدول برای فعالان بازار، نوعی مزیت رقابتی است. کسی که بتواند از روی عددها بفهمد کدام محصول اقتصادی‌تر یا مقاوم‌تر است، تصمیمات دقیق‌تر و سودمندتری می‌گیرد.

چطور جدول اشتال به بهینه‌سازی هزینه‌ها کمک می‌کند

یکی از بزرگ‌ترین کاربردهای عملی جدول اشتال در مدیریت هزینه است. وزن فولاد در پروژه‌های ساختمانی معمولاً بین ۳۰ تا ۵۰ درصد کل هزینه‌ها را تشکیل می‌دهد. بنابراین کوچک‌ترین اشتباه در انتخاب مقطع می‌تواند میلیون‌ها تومان اختلاف ایجاد کند. جدول کمک می‌کند وزن هر عضو سازه را به‌طور دقیق حساب کنید و از مصرف اضافی جلوگیری شود.

برای مثال، فرض کنید برای ساخت یک سازه ۵۰ متری دو گزینه دارید: تیرآهن IPE18 یا IPE20. اگر طبق جدول اشتال، وزن هر متر IPE18 حدود ۲۱.۳ کیلوگرم و IPE20 حدود ۲۶.۲ کیلوگرم است، انتخاب نوع دوم در طول ۵۰ متر یعنی حدود ۲۴۵ کیلوگرم فولاد بیشتر مصرف می‌شود.

اگر قیمت هر کیلو ۴۵ هزار تومان باشد، این تصمیم حدود ۱۱ میلیون تومان تفاوت هزینه ایجاد می‌کند. حالا اگر با محاسبه ممان اینرسی متوجه شوید که IPE18 هم جوابگوی بار مورد نظر است، شما بدون افت ایمنی، هزینه پروژه را کاهش داده‌اید. این دقیقاً همان جایی است که دانش جدول به سود مستقیم مالی تبدیل می‌شود.

اشتباهات رایج در استفاده از جدول اشتال

حتی در بین حرفه‌ای‌ها هم گاهی خطاهایی دیده می‌شود که ناشی از درک ناقص جدول است. چند مورد از اشتباهات متداول را مرور کنیم:

• اشتباه در واحد اندازه‌گیری: بعضی از نسخه‌های جدول بر حسب میلی‌متر چاپ شده‌اند و برخی بر حسب سانتی‌متر. اگر در محاسبات به این نکته توجه نشود، نتایج به‌کلی اشتباه خواهد شد.

• عدم تطبیق با استاندارد تولید: کارخانه‌های مختلف ممکن است ضخامت‌های متفاوتی تولید کنند. همیشه باید مشخص شود داده‌ها بر اساس کدام استاندارد (DIN یا EN) استخراج شده‌اند.

• بی‌توجهی به جهت بارگذاری: در برخی مقاطع مانند نبشی یا ناودانی، مقاومت در دو جهت متفاوت است. اگر جهت بارگذاری اشتباه در نظر گرفته شود، عضو زودتر از حد انتظار دچار خمش می‌شود.

• استفاده از نسخه‌های قدیمی جدول: نسخه‌های جدید جدول، مقاطع جدید و تغییرات ابعادی را پوشش می‌دهند. استفاده از نسخه‌های چاپی قدیمی ممکن است باعث خطا در محاسبات وزنی یا طراحی شود.

نقش جدول اشتال در انتخاب پروفیل‌های خاص

در پروژه‌های خاص مثل ساخت پل‌ها، برج‌ها یا تجهیزات صنعتی، گاهی از مقاطع سفارشی یا سنگین استفاده می‌شود. در این موارد جدول اشتال همچنان نقطه شروع طراحی است.

مهندسان ابتدا از نزدیک‌ترین مقطع استاندارد به نیاز خود در جدول استفاده کرده و سپس آن را برای طراحی نهایی اصلاح می‌کنند. به این ترتیب، حتی اگر پروفیل خاصی در بازار موجود نباشد، جدول پایه‌ای منطقی برای تخمین وزن و مقاومت فراهم می‌کند.

جهت کسب اطلاعات بیشتر درباره میلگرد رابیتس کاری، ما را در صفحه اینستاگرام دنبال کنید.

سوالات متداول

۱. جدول اشتال چیست و چه کاربردی دارد؟

جدول اشتال یک مرجع استاندارد مهندسی است که ابعاد، وزن، و مشخصات مکانیکی انواع مقاطع فولادی مثل تیرآهن، نبشی، ناودانی و پروفیل را نشان می‌دهد. مهندسان از آن برای طراحی سازه و خریداران برای برآورد وزن و قیمت مقاطع فولادی استفاده می‌کنند.

۲. آیا جدول اشتال فقط برای مهندسان کاربرد دارد؟

خیر. علاوه بر مهندسان عمران و طراحان سازه، فعالان بازار آهن‌آلات، انبارداران و فروشندگان تیرآهن نیز از جدول اشتال برای تخمین وزن، تعیین نوع مقطع و مقایسه استانداردها استفاده می‌کنند.

۳. تفاوت جدول اشتال با جدول وزن آهن‌آلات چیست؟

جدول وزن فقط وزن مقاطع را در هر متر طول نمایش می‌دهد، اما جدول اشتال اطلاعات کامل‌تری مثل ممان اینرسی، سطح مقطع، ضریب مقطع و شعاع ژیراسیون را هم دارد. به همین دلیل جدول اشتال بیشتر برای محاسبات فنی و طراحی سازه به کار می‌رود.

۴. مهم‌ترین بخش جدول اشتال کدام است؟

پرکاربردترین بخش جدول اشتال مربوط به تیرآهن‌ها (IPE، IPN، HEA، HEB) است، چون این مقاطع بیشترین مصرف را در پروژه‌های عمرانی دارند. البته بخش‌های مربوط به ناودانی و نبشی هم برای طراحی خرپاها و اسکلت‌های فرعی کاربردی هستند.

۵. آیا جدول اشتال نسخه‌های مختلف دارد؟

بله. نسخه اصلی جدول اشتال متعلق به آلمان است، اما نسخه‌های بومی‌شده‌ای در ایران، ترکیه و برخی کشورهای دیگر نیز وجود دارد. در ایران، جدول اشتال مطابق با استاندارد IPE اروپایی بیشترین استفاده را دارد.

۶. چگونه می‌توان جدول اشتال را خواند؟

برای خواندن جدول اشتال باید بدانید هر ستون چه مشخصه‌ای را نشان می‌دهد. مثلاً «A» برای سطح مقطع، «G» برای وزن واحد طول، «Iy» برای ممان اینرسی حول محور y و «Wpl» برای ممان پلاستیک است. با شناخت این اصطلاحات، تفسیر جدول بسیار ساده‌تر می‌شود.

۷. آیا جدول اشتال روی قیمت تیرآهن و مقاطع تأثیر دارد؟

به‌صورت مستقیم خیر، اما چون وزن هر مقطع در جدول مشخص است، فروشندگان از آن برای محاسبه دقیق قیمت نهایی استفاده می‌کنند. هر چه وزن هر متر تیرآهن بیشتر باشد، قیمت نهایی نیز افزایش می‌یابد.

۸. آیا نرم‌افزارهایی وجود دارند که از جدول اشتال استفاده کنند؟

بله. نرم‌افزارهای مهندسی مانند ETABS، SAP2000 و Tekla Structures تمام داده‌های جدول اشتال را در پایگاه خود دارند و مهندسان می‌توانند به‌صورت خودکار از آن برای محاسبات استفاده کنند.

۹. از کجا می‌توان جدول اشتال را دانلود کرد؟

نسخه‌های PDF و Excel جدول اشتال به‌راحتی در سایت‌های مهندسی عمران و آهن‌آلات در دسترس هستند. برخی سایت‌ها نیز نسخه تعاملی و آنلاین آن را ارائه می‌دهند تا بتوانید وزن و ابعاد مقاطع را به‌صورت فوری مشاهده کنید.

۱۰. آیا جدول اشتال برای میلگرد هم وجود دارد؟

در جدول اشتال به‌صورت کلی مقاطع صنعتی و سازه‌ای بررسی می‌شوند، اما میلگردها معمولاً در جدول وزن میلگرد استاندارد A3 و A4 معرفی می‌شوند. با این حال، برخی نسخه‌های کامل‌تر جدول اشتال شامل اطلاعات میلگرد نیز هستند.

۱۱. آیا جدول اشتال برای همه کارخانه‌های فولاد دقیق است؟

نه دقیقاً. جدول اشتال مبنای تئوری دارد و استاندارد را نشان می‌دهد، اما ممکن است وزن واقعی مقاطع تولیدشده در کارخانه‌های مختلف کمی تفاوت داشته باشد. برای خرید دقیق، باید وزن واقعی محصول کارخانه را بررسی کرد.

۱۲. چرا جدول اشتال برای مهندسان حیاتی است؟

چون بدون آن، محاسبه مقاومت، خمش، برش و باربری مقاطع فولادی غیرممکن یا بسیار زمان‌بر است. جدول اشتال باعث می‌شود طراحی سازه‌ها دقیق، ایمن و مطابق با استانداردهای جهانی انجام شود.
