ناودانی لقمه چیست؟
ناودانی لقمه چیست و چه نقش بیبدیلی در ایمنی ساختمان ایفا میکند؟ این قطعه کوچک، حلقه مفقوده پایداری در برابر نیروهای جانبی نظیر زلزله و باد است.
فهرست محتوایی مقاله
ناودانی لقمه چیست؟
در صنعت ساختمانسازی و سازههای فلزی، گاهی قطعات کوچک نقشهای بسیار حیاتی و کلیدی ایفا میکنند که نادیده گرفتن آنها میتواند پایداری کل سازه را به خطر بیندازد. یکی از این قطعات پرکاربرد که احتمالاً نام آن را در نقشههای اجرایی یا هنگام خرید آهنآلات شنیدهاید، ناودانی برش خورده است.

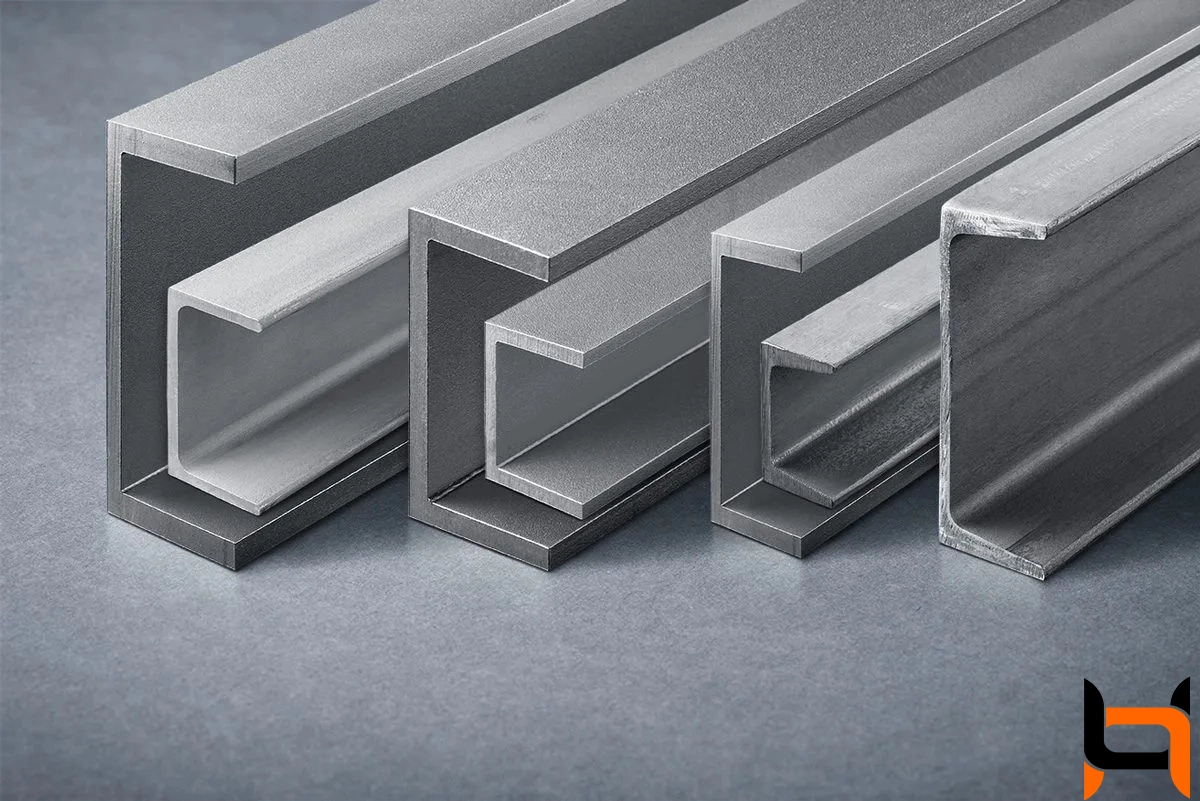

اما به راستی ناودانی لقمه چیست و چرا مهندسان سازه بر استفاده از آن تاکید دارند؟ در واقع، این محصول همان پروفیل ناودانی استاندارد (U-Channel) است که در ابعاد مشخص و کوتاهتری برش داده شده تا برای مصارف خاصی که نیاز به طول کامل شاخه نیست، مورد استفاده قرار گیرد.
ماهیت ساختاری و فرآیند تولید ناودانی لقمه چیست؟

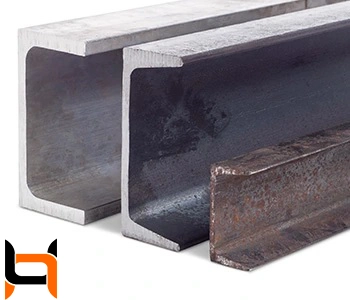

برای درک بهتر اینکه ناودانی لقمه چیست، باید به فرآیند برشکاری آن اشاره کنیم. معمولاً این قطعات از ناودانیهای فابریک یا پرسی که دارای طول ۶ یا ۱۲ متر هستند، توسط دستگاههایی نظیر اره نواری یا دستگاه فرز در اندازههایی بین ۱۰ تا ۳۰ سانتیمتر (بسته به نیاز پروژه) جدا میشوند.
استفاده از فولاد ساختمانی با گرید ST37 در تولید این مقاطع باعث میشود که قابلیت جوشپذیری بالایی داشته باشند و در اتصالات تیر به ستون یا مهاربندیها، عملکردی یکپارچه از خود نشان دهند.
کاربردهای استراتژیک ناودانی لقمه در اسکلت فلزی
بسیاری از سازندگان مبتدی تصور میکنند کاربرد انواع ناودانی تنها محدود به پر کردن فضاهاست، اما اگر دقیقتر بررسی کنیم که ناودانی لقمه چیست، متوجه میشویم که این عضو کوچک، وظیفه انتقال بار و توزیع تنش در نقاط حساس را بر عهده دارد.
1. تقویت اتصالات تیر به ستون و نبشیکشی
در اجرای دیوارهای غیرسازهای یا همان والپستها، استفاده از این قطعات برای مهار جانبی دیوار بسیار رایج است. همچنین در اتصالات صلب یا نیمهصلب، زمانی که نیاز به تقویت نشیمن تیر داریم، این مقطع برش خورده به عنوان یک تکیهگاه عمل میکند.
مهاربندی دیوار (Wall Post): جلوگیری از ریزش دیوار در هنگام زلزله با ایجاد یک بستر صلب.
اتصالات دکلهای مخابراتی: استفاده در بخشهایی که نیاز به اتصال دو عضو موازی با فاصله اندک است.
صنعت آسانسور: نصب ریلهای آسانسور و شاسیکشی آهنکشی چاه آسانسور با استفاده از این قطعات انجام میشود.
پایهسازی ماشینآلات سنگین: به عنوان شاسیهای کوچک برای تراز کردن دستگاههای صنعتی روی فونداسیون.
2. نقش کلیدی در شاسیکشی آسانسور
یکی از پاسخهای عملیاتی به سوال ناودانی لقمه چیست را میتوان در چاه آسانسور یافت. برای اتصال ریلها به سازه اصلی ساختمان، از براکتهایی استفاده میشود که اغلب روی همین قطعات ناودانی نصب میگردند. صلبیت بالایی که این مقطع ایجاد میکند، مانع از لرزش ریل در هنگام حرکت کابین شده و ایمنی مسافران را تضمین مینماید.

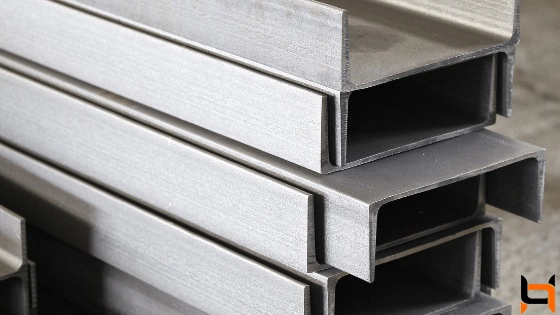

مزایا و ویژگیهای فنی ناودانیهای برش خورده
چرا مهندسان ترجیح میدهند به جای استفاده از نبشی یا سایر مقاطع، از ناودانی در طولهای کوتاه استفاده کنند؟ ویژگیهای منحصر به فرد هندسی این پروفیل، آن را به گزینهای ایدهآل تبدیل کرده است.
شکل مقطع این قطعه که دارای یک جان و دو بال عمود بر آن است، گشتاور اینرسی بالایی ایجاد میکند. این یعنی در برابر نیروهای خمشی که قصد تغییر شکل قطعه را دارند، پایداری بسیار خوبی از خود نشان میدهد.
صرفه اقتصادی: به دلیل استفاده از قطعات باقیمانده از شاخههای اصلی، دورریز آهنآلات به حداقل میرسد.
سرعت در اجرا: به دلیل آماده بودن قطعات در اندازههای استاندارد، زمان برشکاری در محل پروژه حذف میشود.
سهولت در جوشکاری: سطح تخت جان ناودانی اجازه میدهد که اتصال کاملی با بال تیرآهن یا سطح ستون برقرار شود.
| ویژگی فنی | توضیحات عملکردی | تاثیر در سازه |
| وزن سبک | جابجایی آسان در ارتفاع | کاهش بار مرده ثانویه |
| استاندارد UNP/UPE | انطباق با نقشههای مهندسی | اطمینان از ضخامت بال و جان |
| لبههای شیبدار یا موازی | امکان اتصال پیچ و مهرهای یا جوشی | انعطافپذیری در نصب |

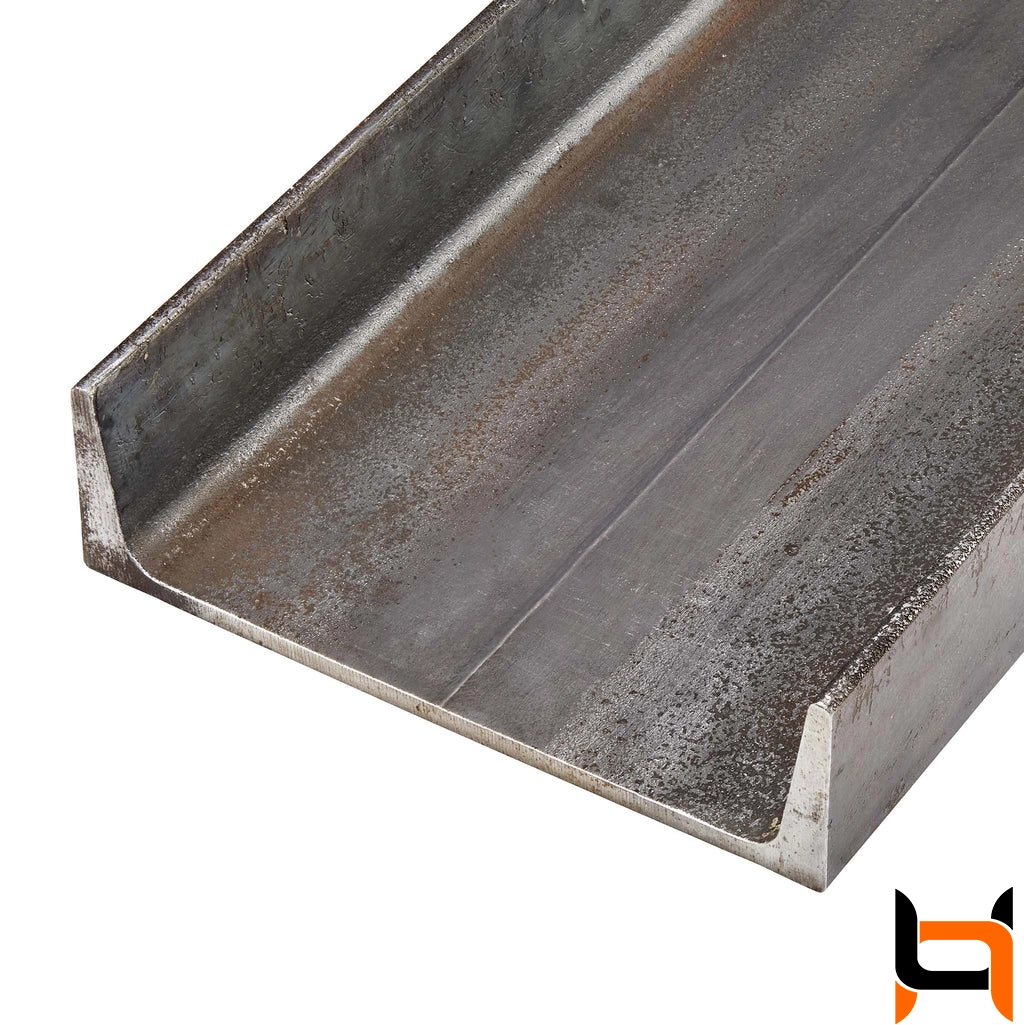

انواع ناودانی لقمه بر اساس وزن و ابعاد استاندارد
برای اینکه دقیقتر بدانیم ناودانی لقمه چیست، باید به دستهبندیهای وزنی آن در بازار آهن اشاره کنیم. این قطعات معمولاً در دو دسته “سبک” و “سنگین” (همان استاندارد اروپایی UNP) عرضه میشوند.
تفاوت این دو در ضخامت جان و بالهاست که مستقیماً بر روی توان باربری قطعه اثر میگذارد. در پروژههایی که هدف تنها نبشیکشی دیوارهای داخلی است، معمولاً از نوع سبک استفاده میشود، اما در شاسیکشیهای صنعتی یا اتصالات حساس آسانسور، حتماً باید از مقاطع سنگین استفاده کرد تا تحت فشارهای جانبی دچار دفرمه شدن نشوند.
سایزهای پرکاربرد در اتصالات والپست و شاسیکشی
سایز این مقاطع بر اساس ارتفاع جان (پشت تا پشت بالها) تعیین میشود. پرکاربردترین سایزها برای تولید ناودانیهای کوتاه عبارتند از:
سایز ۶ و ۸: عمدتاً برای اتصالات سبک و والپستهای دیوارهای فرعی.
سایز ۱۰ و ۱۲: پرمصرفترین سایز در اسکلتهای فلزی و نصب براکتهای آسانسور.
سایز ۱۴ و ۱۶: برای مصارف سنگین صنعتی، ماشینسازی و تقویت پلهای تیرآهنی.

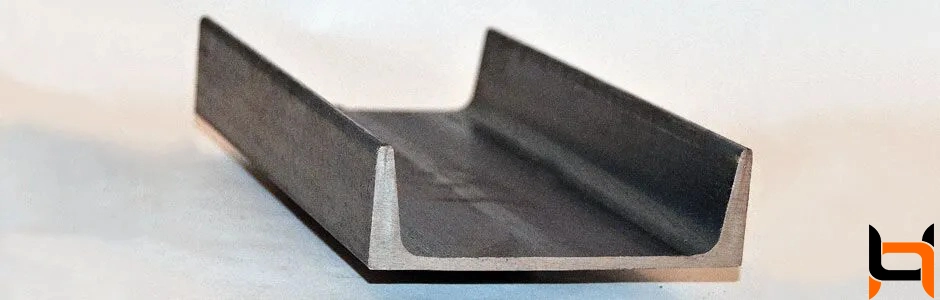

نکات خرید ناودانی لقمه چیست؟
خرید آهنآلات ساختمانی همواره با چالش کیفیت و قیمت همراه است. زمانی که به دنبال تهیه این محصول هستید، نباید صرفاً به قیمت هر کیلوگرم توجه کنید. چند فاکتور کلیدی وجود دارد که نشان میدهد کیفیت واقعی ناودانی لقمه چیست و آیا ارزش خرید دارد یا خیر.
1. توجه به نوع برش و سلامت لبهها
یکی از موارد مهم، نحوه برشکاری است. اگر برش با دستگاههای هوابرش (هواگاز) انجام شده باشد، لبههای قطعه ممکن است دچار سوختگی یا ناهمواری شوند که کیفیت جوشکاری را به شدت کاهش میدهد. بهترین نوع، برش با اره نواری است که لبههایی کاملاً صاف و گونیا ایجاد میکند. این موضوع در تراز بودن اتصالات نهایی سازه نقش حیاتی دارد.
2. تطابق با استاندارد اشتال
در هنگام خرید، حتماً ضخامت بال و جان را با جدول اشتال تطبیق دهید. برخی از تولیدکنندگان برای کاهش قیمت، از ناودانیهایی با وزن کمتر از استاندارد استفاده میکنند. به یاد داشته باشید که در اتصالات باربر، حتی یک میلیمتر ضخامت کمتر میتواند ضریب ایمنی سازه را به شدت پایین بیاورد.
اصول جوشکاری و نصب ناودانی لقمه چیست؟
حتی اگر باکیفیتترین متریال را خریداری کرده باشید، اگر اصول اتصال آن را رعایت نکنید، تمام رشتههایتان پنبه خواهد شد. در بحث اسکلت فلزی، جوشکاری این قطعات باید با دقت بالایی انجام شود. به دلیل ضخامت جان در ناودانی، استفاده از الکترودهای مناسب (مانند سری E6013 یا E7018 برای بارهای حساس) ضروری است.
یکی از نکات فنی که پاسخ میدهد رمز پایداری ناودانی لقمه چیست، ایجاد جوشهای “نفوذی” یا “گوشه” در تمام محیط تماس بالها و جان با بدنه اصلی سازه است.
تفاوت ناودانی لقمه با نبشی لقمه و کاربرد ترکیبی آنها
در بسیاری از کارگاههای ساختمانی، این سوال مطرح میشود که تفاوت کاربردی نبشی و ناودانی لقمه چیست؟ نبشی به دلیل ساختار L شکل، برای کنجها و لبههایی که نیاز به اتصال از دو جهت دارند عالی است. اما ناودانی به دلیل ساختار ناودانمانند و داشتن دو بال موازی، مقاومت بسیار بالاتری در برابر “پیچش” دارد.
چه زمانی از ناودانی به جای نبشی استفاده کنیم؟
در مکانهایی که نیروی وارده به صورت جانبی و لرزشی است (مانند حرکت موتور آسانسور یا ضربات باد به دیوارهای پیرامونی)، ناودانی به دلیل صلبیت بیشتر، عملکرد بهتری دارد. البته در بسیاری از اتصالات پیچیده، مهندسان از ترکیب هر دو مقطع استفاده میکنند تا هم سرعت نصب بالا برود و هم مقاومت در تمام جهات تامین شود.
مزیت اقتصادی استفاده از ناودانیهای برش خورده
استفاده از این قطعات به عنوان “وصله” یا “تقویتکننده”، یک راهکار عالی برای مدیریت بودجه است. به جای اینکه برای یک اتصال کوچک، یک شاخه کامل آهن خریداری و در محل پروژه با تجهیزات کارگاهی برش دهید (که معمولاً با دورریز زیاد و کیفیت پایین همراه است)، میتوانید قطعات را به صورت آماده و با ابعاد دقیق مهندسی تهیه کنید. این کار هزینههای کارگری و پرت آهن را تا ۱۵ درصد کاهش میدهد.
پیشگیری از خوردگی و زنگزدگی در نقاط اتصال
نکتهای که اغلب در پروژههای ساختمانی نادیده گرفته میشود، اکسیداسیون آهن در محل جوش است. لبههای برش خورده و محلهای جوشکاری شده به شدت مستعد زنگزدگی هستند.
برای حفظ طول عمر سازه، بلافاصله پس از اتمام نصب و سنگزنی محل جوش، باید از ضدزنگ (پرایمر) یا پوششهای اپوکسی استفاده شود. اگر پروژه شما در مناطق مرطوب است، استفاده از ناودانیهای آبکاری شده یا گالوانیزه سرد توصیه میشود تا از پوسیدگی داخلی اتصالات والپست جلوگیری گردد.
جهت کسب اطلاعات بیشتر درباره ناودانی لقمه، ما را در صفحه اینستاگرام دنبال کنید.
جمعبندی نهایی
در پایان این بررسی جامع، احتمالاً به خوبی درک کردهاید که ناودانی لقمه چیست و چه نقش بیبدیلی در ایمنی ساختمان ایفا میکند. این قطعه کوچک، حلقه مفقوده پایداری در برابر نیروهای جانبی نظیر زلزله و باد است. از مهار دیوارها گرفته تا استقرار ایمن آسانسور، همگی به کیفیت پخت جوش و ضخامت استاندارد این پروفیلهای کوتاه بستگی دارند.
انتخاب تامینکنندهای که برشهای گونیا، دقیق و بدون پلیسه ارائه دهد، نه تنها سرعت اجرای پروژه شما را دوچندان میکند، بلکه از نظر مهندسی نیز تاییدیه ناظران را به راحتی جلب خواهد کرد. در بازار پر نوسان آهن، خرید مستقیم و بدون واسطه مقاطع برش خورده، هوشمندانهترین راه برای مدیریت هزینهها و تضمین کیفیت است.
سوالات متداول
در این بخش به برخی از پرتکرارترین ابهامات خریداران پاسخ میدهیم تا مسیر خرید شما شفافتر شود:
۱. آیا قیمت ناودانی لقمه با شاخه ۶ متری متفاوت است؟ بله، به طور معمول قیمت واحد (هر کیلوگرم) مقاطع برش خورده به دلیل اضافه شدن هزینه برشکاری و استهلاک دستگاهها، کمی بیشتر از شاخه کامل است. اما با در نظر گرفتن حذف دورریز (پرت آهن) در محل پروژه، خرید لقمه آماده در نهایت ارزانتر تمام میشود.
۲. حداقل و حداکثر طول مجاز برای تولید ناودانی لقمه چیست؟ محدودیت فنی وجود ندارد، اما طبق استانداردهای مهندسی ساختمان، طولهای بین ۱۵ تا ۴۰ سانتیمتر برای اتصالات والپست و براکتهای آسانسور بیشترین کاربرد را دارند.
۳. تفاوت ناودانی پرسی و فابریک در حالت لقمه شده چگونه است؟ ناودانی پرسی از ورق تولید میشود و لبههای گردتری دارد و برای کارهای تزئینی یا سبک مناسب است. اما نوع فابریک که از نورد گرم تولید شده، دارای زاویههای دقیق و مقاومت بسیار بالاتری است که در اتصالات باربر سازه حتماً باید از این نوع استفاده کرد.
