کوپلینگ میلگرد چیست؟

کوپلینگ میلگرد چیست؟ در اتصالات ساختمانی، کوپلرهای میلگرد می‌توانند جایگزین تمامی قطعات میلگردی شوند و کارایی بهینه و منحصربه‌فرد در ساخت و ساز داشته باشند.

کوپلینگ میلگرد چیست؟

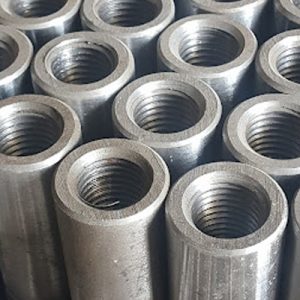

اگر در کارگاه‌های ساختمانی مدرن قدم زده باشید، حتماً قطعات استوانه‌ای شکلی را دیده‌اید که دو شاخه میلگرد را به هم متصل می‌کنند. در پاسخ به این سوال که کوپلینگ میلگرد چیست؟ باید گفت این قطعه که در بازار با نام کوپلر نیز شناخته می‌شود، یک قطعه مکانیکی فولادی است که وظیفه اتصال دو آرماتور را به صورت سر به سر بر عهده دارد.

برخلاف روش‌های سنتی که میلگردها روی هم قرار می‌گرفتند (اورلپ)، در این متد نیرو به صورت مستقیم و در امتداد محور میلگرد از یک شاخه به شاخه دیگر منتقل می‌شود. این قطعه کوچک اما استراتژیک، تحولی در مهندسی عمران ایجاد کرده است، زیرا اجازه می‌دهد تا آرماتوربندی با دقت و نظم بسیار بیشتری انجام شود و نقاط ضعف ناشی از تراکم بالای فولاد در بتن حذف گردد.

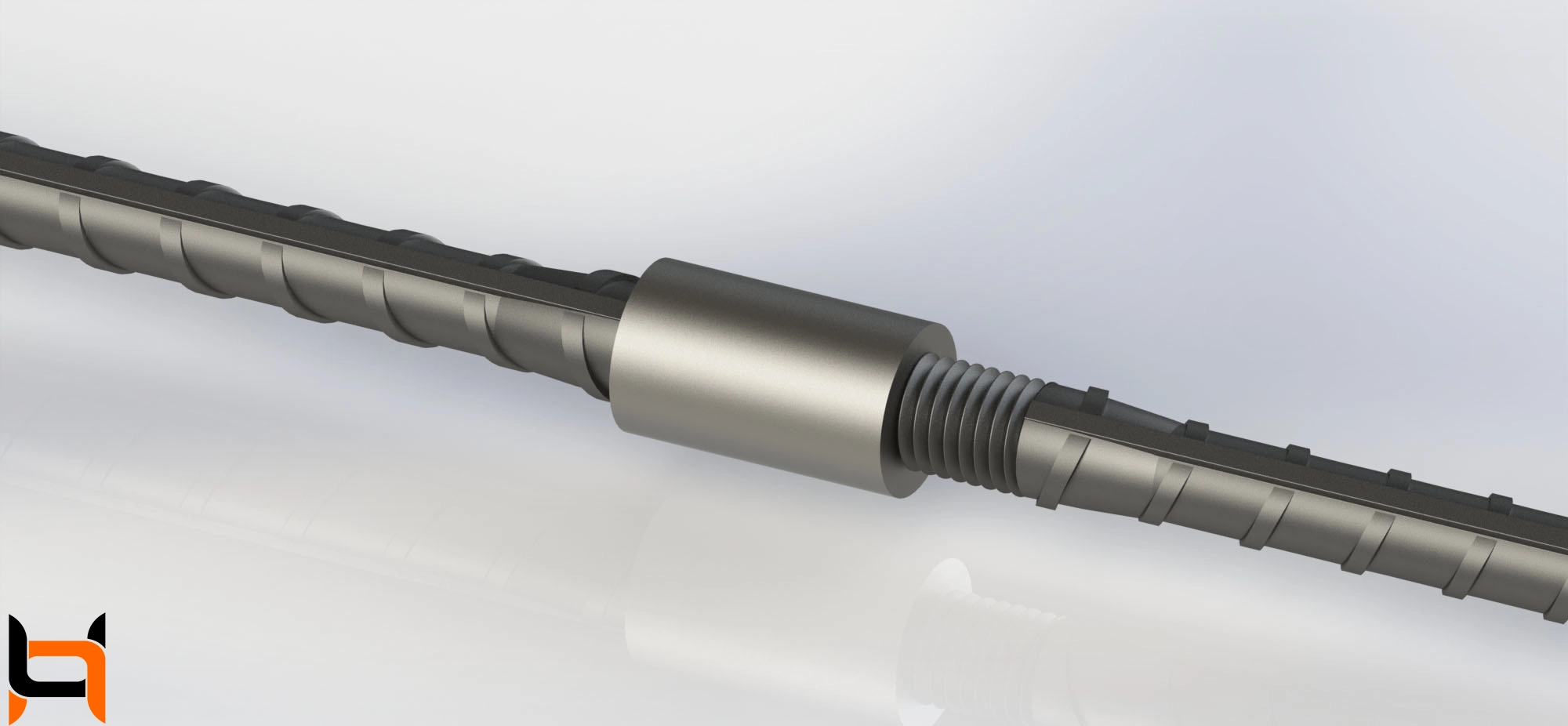

ساختار داخلی این قطعه به گونه‌ای طراحی شده که با رزوه‌های ایجاد شده روی سر میلگردها جفت می‌شود. فرآیند رزوه کردن میلگرد معمولاً با دستگاه‌های مخصوص در محل پروژه یا کارخانه انجام می‌گیرد. زمانی که دو سر رزوه شده داخل کوپلینگ میلگرد پیچ می‌شوند، یک اتصال صلب و یکپارچه ایجاد می‌شود که می‌تواند نیروهای کششی و فشاری بسیار شدیدی را تحمل کند. این موضوع در پروژه‌هایی که با بارهای لرزه‌ای و زلزله مواجه هستند، اهمیت دوچندانی پیدا می‌کند.

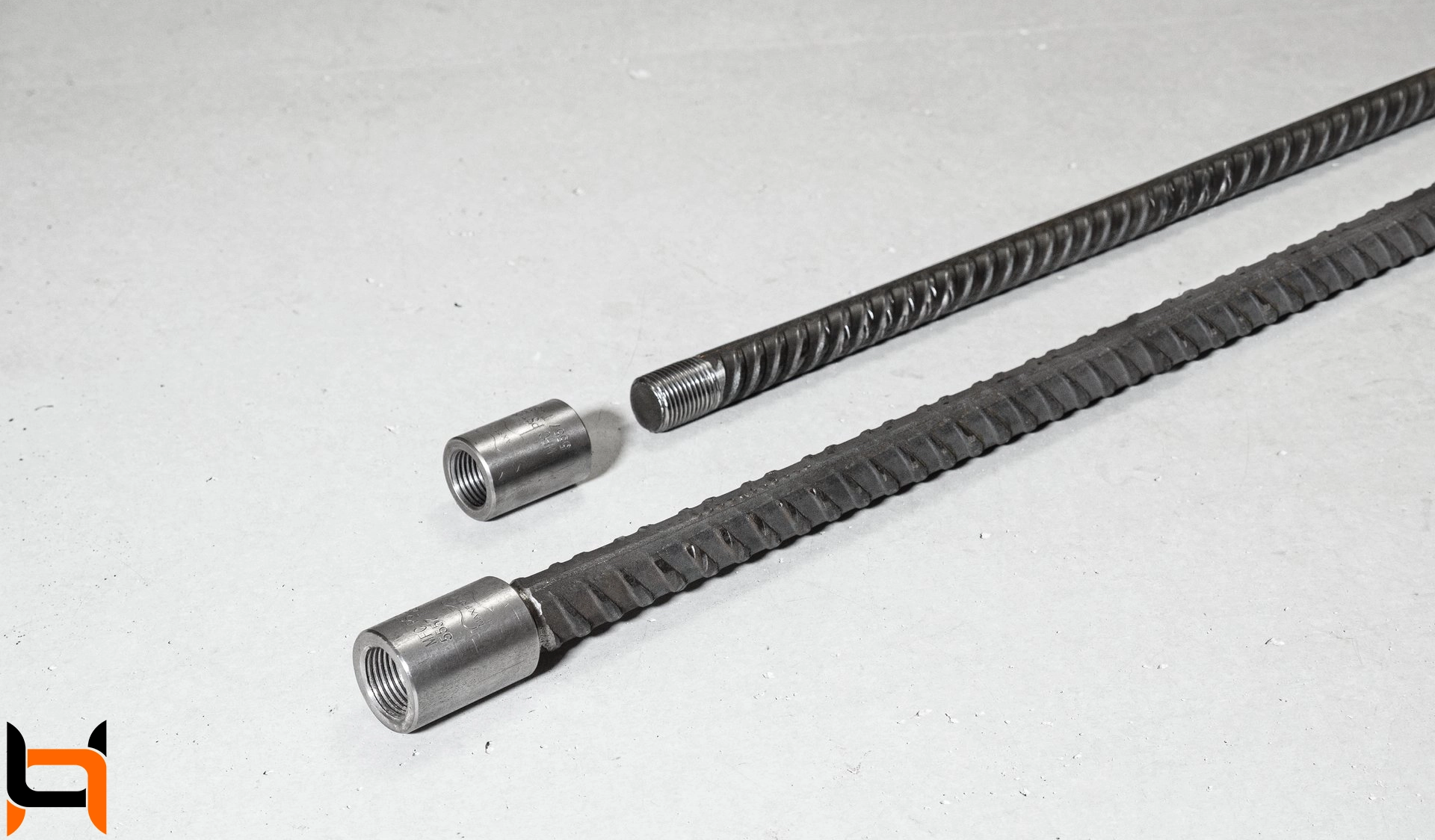

کوپلر میلگرد

کوپلر میلگرد، در واقع یکی از روش‌هایی است که برای اتصال میلگردها به هم استفاده می‌شود. اتصال میلگرد آجدار، کاربرد بسیاری در فرایند آرماتوربندی دارد.

همانطور که می‌دانیم، میلگرد در طول‌های مشخصی در بازار موجود می‌باشد. گاهی نیاز است تا طول میلگرد بیش از مقدار معمول آن باشد. در بسیاری ار موارد نیاز است تا میلگرد مورد استفاده در یک سازه بلندتر از آن چه که از کارخانه تحویل گرفته شده است باشد، در این هنگام، از روش‌ های وصله کردن استفاده می‌شود.

بنابراین بهتر است دو میلگرد را به هم اتصال داد تا در نتیجه، به یک میلگرد با سایز مورد نظر دست یافت. اتصال میلگرد به روش کوپلینگ، یکی از روش های بسیار رایج و کاربردی می باشد. کوپلر میلگرد یا اتصالات مکانیکی در سازه‌های بتنی به جای اتصالات میلگرد معمولی استفاده می‌شوند.

ایمنی کوپلینگ میلگرد

در گذشته برای اینکه طول انواع میلگردهای رایج را افزایش دهند، این مقاطع فولادی را به موازات هم قرار می‌دادند، طوری که بخشی از طول آن‌ها با هم همپوشانی می‌کرد. سپس آن‌ها را با مفتول به هم متصل می‌کردند.
این روش، راحت انجام می‌شد. اما ایمنی لازم را برای ساختمان‌های بلند که تحت تنش زیاد قرار می‌گرفتند، نداشت.به خصوص در مورد سازه هایی که در مناطقی واقع شده‌اند که احتمال وقوع زمین لرزه زیاد بود.

از سوی دیگر تراکم میلگرد آنقدر زیاد می‌شد که در مرحله بتن ریزی اختلال ایجاد می‌کرد. در راستای برطرف نمودن مشکلات از این قبیل، روش‌های اتصال دیگری توسط محققان کشف شد.
یکی از روش‌های بسیار کارآمد در اجرای وصله میلگرد، اتصال مکانیکی آن یا کوپلینگ میلگرد است.

کاربرد کوپلینگ میلگرد چیست؟

استفاده از این تکنولوژی تنها به ساختمان‌های مسکونی محدود نمی‌شود. در واقع، هر جا که نیاز به صرفه‌جویی در مصرف فولاد و افزایش استحکام سازه باشد، این قطعه حضور دارد.

یکی از دلایل اصلی که مهندسان می‌پرسند کوپلینگ میلگرد چیست؟، نیاز به حذف تراکم میلگرد در ستون‌ها و فونداسیون‌های سنگین است.

• پل‌سازی و سدسازی: در سازه‌هایی با ابعاد بزرگ که قطر میلگردها بالا است، وصله پوششی عملاً غیرممکن یا بسیار هزینه‌بر است.

• ساختمان‌های بلندمرتبه: برای کاهش ابعاد ستون‌ها و باز کردن فضای مفید معماری، استفاده از اتصالات مکانیکی بهترین راهکار است.

• نوسازی و مقاوم‌سازی: برای اضافه کردن طبقات یا اتصال میلگردهای جدید به سازه قدیمی، کوپلرها نقشی حیاتی ایفا می‌کنند.

| جهت اطلاع از قیمت روزانه میلگرد ما را در صفحه اینستاگرام دنبال کنید.

ویژگی‌های فنی کوپلینگ میلگرد چیست؟

استفاده از اتصالات مکانیکی آرماتور، مزایای اقتصادی و فنی متعددی دارد که باعث شده در استانداردهای جدید نظام مهندسی، جایگاه ویژه‌ای پیدا کند. وقتی از کوپلینگ میلگرد چیست؟ صحبت می‌کنیم، بزرگترین مزیت آن “حذف وصله پوششی” است. این موضوع به معنای کاهش ضایعات آهن‌آلات و پایین آمدن وزن نهایی سازه است.

• انتقال مستقیم نیرو: برخلاف اورلپ که نیرو از طریق بتن بین دو میلگرد منتقل می‌شود، در کوپلینگ، نیرو مستقیماً از فولاد به فولاد منتقل می‌گردد.

• کاهش تراکم آرماتور: با حذف هم‌پوشانی میلگردها، فضای کافی برای جریان بتن و ویبره زدن فراهم می‌شود که مانع از ایجاد حفره‌های خالی (لانه زنبوری) در بتن می‌گردد.

• سرعت در اجرا: بستن کوپلرها بسیار سریع‌تر از مهاربندی با سیم مفتول در روش‌های سنتی است.

انواع کوپلر میلگرد بر اساس کاربرد در سازه

در ادامه پاسخ به سوال کوپلینگ میلگرد چیست؟ باید بدانید که این قطعات تنها به یک مدل ساده محدود نمی‌شوند. بسته به شرایط طراحی و موقعیت آرماتورها، مهندسان از انواع مختلفی استفاده می‌کنند که هر کدام چالش فنی خاصی را حل می‌کند.

• کوپلر استاندارد (تیپ یک و دو): پرمصرف‌ترین نوع است که برای اتصال دو میلگرد با قطر یکسان کاربرد دارد؛ جایی که حداقل یکی از میلگردها آزادانه می‌چرخد.

• کوپلر تبدیل: زمانی که نیاز دارید دو میلگرد با قطرهای متفاوت (مثلاً سایز ۲۵ به ۲۰) را به هم وصل کنید، این قطعه به کار می‌آید تا انتقال نیرو به صورت نرم و بدون تمرکز تنش انجام شود.

• کوپلر انتهایی: به عنوان جایگزینی برای خم انتهای میلگرد (قلب ۹۰ درجه) استفاده می‌شود. این قطعه باعث کاهش تراکم فولاد در گره‌های اتصال تیر به ستون شده و بتن‌ریزی را بسیار ساده‌تر می‌کند.

• کوپلر پیچی (قفل‌شونده): این مدل نیازی به رزوه کردن سر میلگرد ندارد و با استفاده از پیچ‌های مقاومتی روی میلگرد قفل می‌شود؛ انتخابی عالی برای بازسازی سازه‌های قدیمی یا جایی که امکان رزوه کردن میسر نیست.

نکات مهم در هنگام خرید کوپلینگ میلگرد

خرید این تجهیزات نباید صرفاً بر اساس قیمت باشد. از آنجایی که تمام بار سازه از طریق این قطعات منتقل می‌شود، توجه به استانداردهای ساختمانی ایران و گواهینامه‌های فنی الزامی است. در بررسی کوپلینگ میلگرد چیست؟، کیفیت متریال حرف اول را می‌زند.

• جنس فولاد: کوپلرها معمولاً از فولاد آلیاژی مخصوص (مانند CK45) ساخته می‌شوند تا سختی و مقاومت کششی آن‌ها حتی از خود میلگرد نیز بیشتر باشد.

• دقت رزوه‌ها: گام و عمق رزوه‌ها باید با دقت میلی‌متری و مطابق با استانداردهای DIN یا ISO باشد تا در هنگام بسته شدن، لقی یا خوردگی ایجاد نشود.

• تاییدیه مرکز تحقیقات: حتماً از فروشنده تاییدیه مرکز تحقیقات راه، مسکن و شهرسازی را بخواهید. این تاییدیه تضمین می‌کند که قطعه در آزمون‌های کشش (Tensile Test) دچار شکست نمی‌شود.

تفاوت کوپلر با محصولات مشابه و روش‌های سنتی

بسیاری از افراد کوپلینگ میلگرد را با “جوش فورجینگ” مقایسه می‌کنند. در حالی که هر دو روش اتصال سر به سر هستند، اما تفاوت‌های بنیادینی دارند.

مقایسه کوپلینگ مکانیکی و جوش سر به سر (فورجینگ)

در روش جوش فورجینگ، دو سر میلگرد با حرارت اکسی‌استیلن به دمای خمیری رسیده و با فشار به هم جوش می‌خورند. اما در روش کوپلینگ:

• خطای انسانی کمتر: کیفیت اتصال در کوپلر تابع کیفیت قطعه کارخانه‌ای است، اما در جوشکاری کاملاً به مهارت فردی اپراتور بستگی دارد.

• بدون تغییر در ساختار فلز: در کوپلینگ، حرارتی به میلگرد داده نمی‌شود، بنابراین خواص مکانیکی و بلورین فولاد حفظ می‌گردد؛ در حالی که حرارت بالا در جوشکاری می‌تواند باعث تردی فولاد شود.

• سرعت اجرا در هوای نامساعد: برخلاف جوشکاری که در باد و باران با مشکل مواجه می‌شود، بستن کوپلر در هر شرایط جوی امکان‌پذیر است.

چگونه از صحت اتصال اطمینان حاصل کنیم؟

در آخرین بخش از واکاوی این موضوع که کوپلینگ میلگرد چیست؟، باید به سراغ مرحله حساس نصب برویم. حتی اگر بهترین کوپلر بازار را تهیه کرده باشید، نصب غیر اصولی می‌تواند کل ایمنی سازه را زیر سوال ببرد.

یکی از باورهای غلط این است که بستن کوپلر نیاز به تخصص ندارد؛ در حالی که طبق استانداردهای مهندسی، هر اتصال باید با ابزارهای مخصوص و تحت نظارت دقیق انجام شود. استفاده از آچار ترک‌متر (Torque Wrench) برای اطمینان از سفت شدن کامل رزوه‌ها الزامی است تا در زمان بارگذاری، شاهد لغزش میلگرد داخل کوپلر نباشیم.

گام‌های اجرایی در محل پروژه

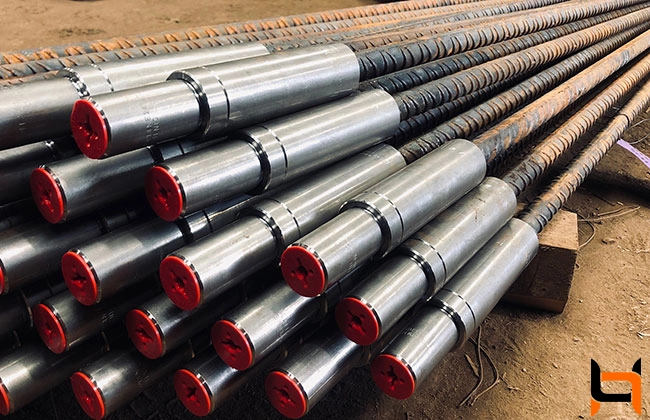

• محافظت از رزوه‌ها: تا زمان بستن نهایی، رزوه‌های روی میلگرد باید با درپوش‌های پلاستیکی محافظت شوند تا از زنگ‌زدگی یا ضربه در امان بمانند.

• پاکسازی رزوه‌ها: قبل از بستن، حتماً رزوه‌ها را با برس سیمی تمیز کنید تا هیچ‌گونه گرد و غبار یا سیمان لای شیارها باقی نماند.

• نشانه گذاری: پس از بستن کامل، معمولاً از یک اسپری رنگ یا گچ برای علامت‌گذاری استفاده می‌شود تا ناظر پروژه در یک نگاه متوجه شود که کدام اتصالات نهایی شده‌اند.

چک‌لیست خرید و نظارت بر اتصالات مکانیکی

قبل از نهایی کردن سفارش در بخش فروش آهن‌آلات ساختمانی، این موارد را به عنوان نقشه راه در نظر بگیرید:

• تطبیق گرید: مطمئن شوید گرید فولاد کوپلر با گرید میلگرد مصرفی (مثلاً A3) همخوانی دارد.

• بازرسی چشمی: رزوه‌های داخل کوپلر باید کاملاً شفاف، بدون پلیسه و یکنواخت باشند.

• تست آزمایشگاهی: به ازای هر تعداد مشخص (مثلاً هر ۵۰۰ اتصال)، یک نمونه شاهد را به آزمایشگاه بفرستید تا تحت تست کشش مستقیم قرار گیرد.

جمع‌بندی

در نهایت، پاسخ به این سوال که کوپلینگ میلگرد چیست؟ فراتر از معرفی یک قطعه ساده است؛ این تکنولوژی نماد گذار صنعت ساختمان ایران به سمت مهندسی دقیق و بهینه است. حذف وصله‌های پوششی طولانی، کاهش وزن مرده سازه و ایجاد فضای بازتر برای بتن‌ریزی صحیح، تنها بخشی از خدماتی است که این قطعه کوچک به پروژه‌های شما ارائه می‌دهد.

شاید در نگاه اول هزینه خرید و خدمات رزوه زنی اضافی به نظر برسد، اما با یک محاسبه سرانگشتی از مقدار تناژ میلگرد صرفه‌جویی شده و افزایش سرعت اجرای پروژه، متوجه خواهید شد که کوپلر یکی از پرسودترین انتخاب‌های شما در خرید تجهیزات ساختمانی خواهد بود.

سوالات متداول مهندسان و پیمانکاران درباره کوپلر

در این قسمت به پرسش‌هایی پاسخ می‌دهیم که به درک کاربردی شما از کوپلینگ میلگرد چیست؟ کمک می‌کند:

۱. آیا می‌توان برای میلگردهای زنگ‌زده از کوپلینگ استفاده کرد؟ بله، اما ابتدا باید زنگ‌زدگی سطحی با برس‌زنی از بین برود و سپس فرآیند رزوه کردن انجام شود. اگر خوردگی به حدی باشد که قطر میلگرد کاهش یافته باشد، استفاده از کوپلر ممنوع است.

۲. قیمت کوپلینگ میلگرد نسبت به اورلپ چگونه محاسبه می‌شود؟ در سایزهای پایین (زیر ۲۰)، ممکن است اورلپ ارزان‌تر به نظر برسد؛ اما در سایزهای بالا (۲۵ به بالا)، با توجه به قیمت روز آهن و طول زیادی که در هم‌پوشانی هدر می‌رود، خرید کوپلر نه تنها فنی‌تر، بلکه کاملاً اقتصادی‌تر است.

۳. آیا کوپلرها در برابر آتش‌سوزی مقاوم هستند؟ از آنجایی که جنس کوپلر از فولاد آلیاژی با مقاومت بالاست، رفتار آن در برابر حریق کاملاً مشابه میلگرد است. برخلاف برخی وصله‌های چسبی یا شیمیایی، اتصالات مکانیکی تحت حرارت دچار سستی ناگهانی نمی‌شوند.
